Almatec®CXM系列气动双隔膜（AODD）泵是通用泵，专为中低负荷应用而设计，可作为鼓式泵运行。
得益于泵的模块化设计，CXM系列可提供七种不同的产品连接–四种尺寸带有NPT连接，三种尺寸带有BSP连接。NPT泵的尺寸10、20、50和130可以通过旋转中心块来更改。规格为25、55和135的BSP泵的产品连接位于泵的正面。产品连接范围广泛，可根据特定应用精确调整泵。

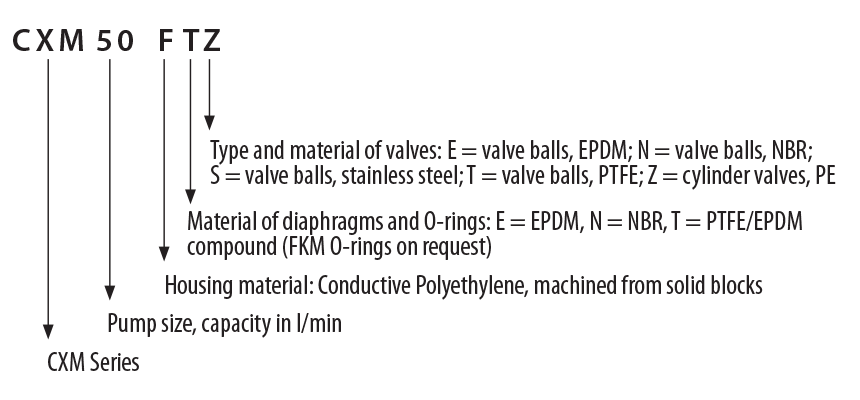

| PART | MATERIALS |
|---|---|
| Housing | PE Conductive (ATEX) |
| Diaphragms | EPDM, PTFE/EPDM, NBR |
| Ball Valves | EPDM, PTFE, NBR, Stainless Steel |
| Cylinder Valves | PE |
| PUMP SIZE | CXM 10 | CXM 20 | CXM 25 | CXM 50 | CXM 55 | CXM 130 | CXM 135 | |
|---|---|---|---|---|---|---|---|---|
| Dimensions, mm (in.) | Length | 86 (3.4) | 124 (4.9) | 124 (4.9) | 175(6.9) | 180 (7.1) | 240 (9.4) | 245 (9.7) |
| Width | 135 (5.3) | 151 (5.9) | 151 (5.9) | 201 (7.9) | 201 (7.9) | 265 (10.4) | 265 (10.4) | |
| Height | 90 (3.5) | 123 (4.8) | 123 (4.8) | 167 (6.6) | 167 (6.6) | 217 (8.5) | 217 (8.5) | |
| Nominal port size | NPT 3/8" | NPT 1/2" | BSP 1/2" | NPT 3/4" | BSP 1" | NPT 1 1/4" | BSP 1 1/2" | |
| Air connection | BSP | 1/4" | 1/4" | 1/4" | 1/4" | 1/4" | 1/4" | 1/4" |
| Weight | kg (lb) | 1 (2.2) | 1,8 (3.8) | 1,8 (3.8) | 4,7 (10.4) | 4,7 (10.4) | 11 (24) | 11 (24) |
| Max. driving air pressure | bar (psig) | 7 (100) | 7 (100) | 7 (100) | 7 (100) | 7 (100) | 7 (100) | 7 (100) |
| Max. particle size of solids for pumps with ball valves | mm (in.) | 1,5 (0.06) | 2 (0.08) | 2 (0.08) | 3 (0.12) | 3 (0.12) | 4 (0.16) | 4 (0.16) |
| Suction Head, Dry (mWC (ft)) | Cylinder Valves | 0,7 (2.3) | 2 (6.6) | 2 (6.6) | 4,5 (14.8) | 4,5 (14.8) | 4,5 (14.8) | 4,5 (14.8) |
| EPDM Ball Valves | 0,5 (1.6) | 1 (3.3) | 1 (3.3) | 3 (9.9) | 3 (9.9) | 3 (9.9) | 3 (9.9) | |
| PTFE Ball Valves | 0,5 (1.6) | 1 (3.3) | 1 (3.3) | 2 (6.6) | 2 (6.6) | 3 (9.9) | 3 (9.9) | |
| Stainless Steel Ball Valves | 0,5 (1.6) | 1 (3.3) | 1 (3.3) | 2 (6.6) | 2 (6.6) | 3 (9.9) | 3 (9.9) | |
| Suction Head, Wet | mWC (ft) | 8 (26.3) | 8 (26.3) | 8 (26.3) | 9 (29.5) | 9 (29.5) | 9 (29.5) | 9 (29.5) |
| Max. operating temperature | °C (F) | 70 (158) | 70 (158) | 70 (158) | 70 (158) | 70 (158) | 70 (158) | 70 (158) |
| Max. Capacities | m3/h | 0.7 | 1.6 | 1.6 | 3.3 | 3.3 | 7.5 | 7.8 |
| l/min | 10 | 25 | 25 | 55 | 55 | 125 | 130 | |
| gpm | 3 | 7 | 7 | 15 | 15 | 33 | 34 |
