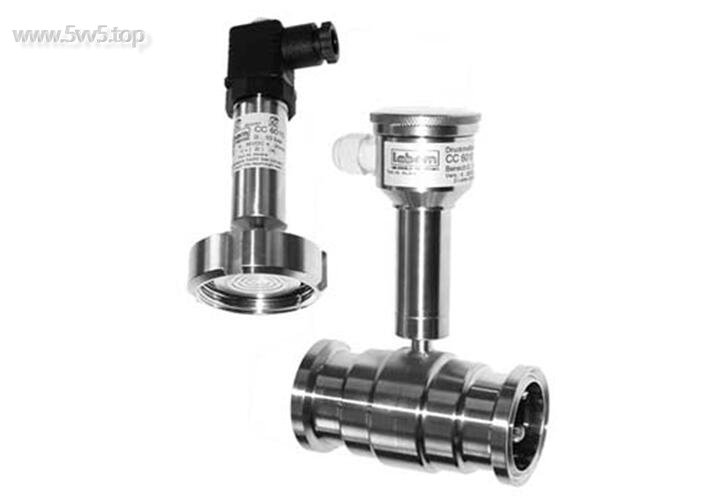

Labom 压力变送器 COMPACT CC601 用于食品/制药/生物工程
Labom 紧凑型压力变送器COMPACT是一种将压力测量值转换为独立于负载的电流信号(例如4…20 mA)的高精度的转换器。型号系列CC60..-F专为满足食品加工，制药技术以及生物工程行业的严格要求而设计。完全焊接的不锈钢壳体的防护类型的设计可达IP67。温度隔离器的作用使紧凑型压力变送器COMPACT的过程温度可以达到200 ℃。
型号、订货代码(例如)：
压力变送器 CC6010 A1057 H1 T110
过程连接 DL5110 A4001 L22 S1101
Labom 压力变送器 COMPACT 设计特点
量程0…100mbar到0…100bar
线性误差滞后<+0.2% f.s.
压敏电阻测量系统
卫生设计符合EHEDG, FDA和 GMP条例
材质及表面质量符合卫生要求
接液部件为不锈钢，完全焊接
标准的不锈钢壳体或户外壳体
防护等级IP65，可选IP67
信号输出4…20mA, 可选0…20mA
过程温度达到200 ℃
可选
气体防爆保护
符合SIL2等级
检验证书：材料证书符合DIN EN 10204-3.1
Labom 压力变送器 COMPACT 应用领域
. 食品工业
. 制药工业
. 生化技术
Labom 压力变送器 COMPACT 技术数据
壳体设计
设计
. 户外壳体IP65或IP67带电缆接头
. 符合DIN EN 175301-803-A (DIN 43650, 形式A)的直角插头，IP65
. 电缆连接，IP67
. 圆形接头M12，IP65
连接螺母：聚酰胺(带电气插头或电缆连接)电气元件用硅密封
内腔通气用于量程<16bar是通过壳体螺纹或连接电缆(依据设计)
壳体材质不锈钢
过程连接
见下页或订货代码的参数值
套管材质：No. 1.4404(316L)
温度范围
环境温度：-25…+70℃
存放温度：-40…+90℃
过程温度：见选型表
量程/过载极限
见选型表。中间量程可按要求
响应时间
≤20 ms
测量精度
线性误差包括滞后<+0.2% f.s.
(对量程≥0…60bar为<+0.3% f.s.)
固定点调整，调整精度<±0.2% f.s.
相关温度范围0...50℃的温度影响：
a) 壳体 - 零点<0.2%/10 K f.s.
- 测距<0.2%/10 K f.s
b)过程连接(隔膜密封)根据设计
平装膜盒 零点误差
DN25/ 1″ 4.8 mbar/10 K
DN32/ 1 1/2″ 2.3 mbar/10 K
DN40 1.6 mbar/10 K
DN50/ 2″ 0.6 mbar/10 K
在线膜盒 零点误差
DN25/ 1″ 9.5 mbar/10 K
DN32/ 1 1/2″ 4.1 mbar/10 K
DN40 3.9 mbar/10 K
DN50/ 2″ 3.9 mbar/10 K
所列出的过程连接的零点误差是对于标准设计的一个参考值。我们可以按要求提供一个详细的系统计算。也可提供小误差的隔膜密封系统。
辅助电源
标准设计
· 标称电压 24V DC
· 功能范围 6…30V DC
· 最大允许电压 30V DC
电源电压影响 ≤0.01% f.s. / V
信号输出 4…20mA，2线制电路
输出信号的电流限值 最大输出电流约30mA
调整范围 约±5% f.s. 零点和测距分别可调
负载
标准设计 UB-6V
Ra= 20mA (KOhm)
UB= 工作电压
Ra= 最大允许负载电阻(包括导线)
负载影响 500 ohm 负载变化：≤0.1 % f.s.
运行安全 EN 61508，等级符合SIL 2，TÜV-Reg.-No. 44 207 1038 1144
防爆认证
CENELEC认证符合ATEX防爆本质安全 政府测试实验室(TÜV)00ATEX 1557 X
. II 2G EEx ib IIC T6
. Umax ≤ 30V DC
. Imax ≤ 150 mA
. Pmax ≤ 1 W
. Ci ≤ 49 nF
. Li ≤ 33 μH
重量(不带隔膜密封)
户外壳体： 约460 g
带连接插头的壳体：约200 g
安装位置 任意
EMC测试
噪音干扰符合EN50082第2章，1995年三月版，工业标准
辐射干扰符合EN50081第1章，1993年，居住区和工业区标准
发射装置本身无放射性
